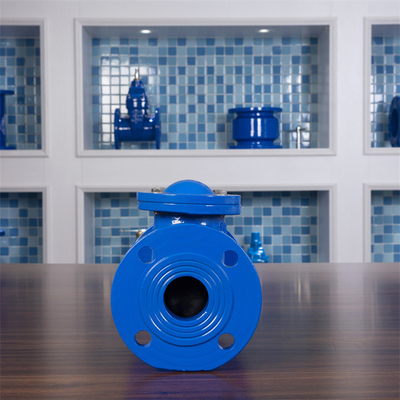

Katup periksa bola adalah katup periksa dengan struktur cairan multi-bola, multi-saluran, multi-kerucut, terutama terdiri dari badan katup depan dan belakang, bola karet, badan kerucut, dll.

Prinsip kerjanya adalah: bola karet menggelinding di penutup kubah untuk pukulan pendek untuk mewujudkan pembukaan dan penutupan katup.Ketika pompa air dimulai, air bergegas membuka bola karet di bawah aksi tekanan, sehingga bola karet menggelinding ke kanan, posisinya ditetapkan oleh kerucut di badan katup belakang, dan katup periksa terbuka;setelah pompa berhenti, karena tekanan air balik memaksa bola karet berguling ke badan katup depan kiri untuk menutup katup periksa.Bola karet terbuat dari bola baja berongga, dan karet dengan elastisitas yang baik tidak hanya dapat memastikan penyegelan, tetapi juga mengurangi kerusakan pada sistem pipa selama proses penutupan katup.Ketika katup dibuka, badan berbentuk kerucut dengan lubang dapat memperbaiki bola baja dan menghilangkan tekanan area kontak antara bola karet dan badan berbentuk kerucut, sehingga kontaknya adalah kontak permukaan, dan kehilangan hidrolik yang disebabkan oleh getaran bola karet di badan katup berkurang.

Bola karet terbuat dari bola baja berongga, dan karet dengan elastisitas yang baik dapat memastikan penyegelan dan mengurangi kerusakan pada sistem pipa selama proses penutupan katup.Kerucut berlubang memperbaiki bola baja ketika katup dibuka dan menghilangkan tekanan pada permukaan kontak antara bola karet dan kerucut, membuat kontak permukaan kontak, mengurangi kerugian hidrolik yang disebabkan oleh getaran bola karet di katup .Dalam sistem perpipaan besar, penggunaan katup periksa bola tiga aliran atau empat aliran dapat menggantikan struktur pelat katup besar, mengurangi berat pelat katup, dan menjadikan saluran aliran dalam sebagai struktur berpori yang independen.Bola ditempatkan di setiap lubang, dan cairan masuk Dalam proses masuk ke badan katup dan proses aliran keluar, mereka berjalan sendiri-sendiri, tanpa saling mengganggu, mengurangi gaya tumbukan dan getaran selama proses penutupan katup, mengurangi kebisingan, dan sepenuhnya menghilangkan kegagalan bola berjalan.Tidak ada bagian sambungan di katup periksa bola multi-saluran (keberadaan poros dan busing, tidak ada gerakan gesekan mekanis relatif, dibandingkan dengan katup periksa ayun, tidak ada bagian yang aus, ia memiliki masa pakai lebih lama , dan tidak ada pekerjaan pemeliharaan.

Kondisi teknis dan bahan:

1. Panjang struktur sesuai dengan EN 558-1, seri dasar 48 (DIN 3202 F6)
2. Sambungan flensa sesuai dengan EN 1092-2
3. Segel lembut
4. Lubang penuh
5. Suhu yang berlaku: -20℃～120℃
6. Badan katup: besi cor / besi ulet
7. Bola: paket EPDM
8. Ukuran yang berlaku: DN50～DN800

Diagram struktur produk dan dimensi utama:
