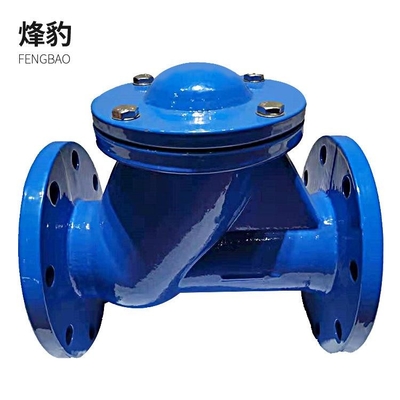

DIN3202-F6 DN300mm Pn10 Besi Cor Ulet Gray Non Return Swing Check Valve Dengan Flange End

Deskripsi Produk

1. Katup periksa ayun: Piringan katup periksa ayun berbentuk cakram dan berputar di sekitar poros bagian dudukan katup.Karena saluran di katup disederhanakan, hambatan aliran lebih kecil daripada katup periksa angkat.Sangat cocok untuk acara berdiameter besar dengan laju aliran rendah dan perubahan aliran yang jarang, tetapi tidak cocok untuk aliran berdenyut, dan kinerja penyegelannya tidak sebagus jenis pengangkatan.Katup periksa ayun dibagi menjadi tiga jenis: tipe lobus tunggal, tipe lobus ganda dan tipe multi lobus.Ketiga bentuk ini terutama dibagi menurut diameter katup.
Katup periksa yang tenang
Katup periksa yang tenang
2. Mengangkat katup periksa: katup periksa yang cakramnya meluncur di sepanjang garis tengah vertikal badan katup.Lifting check valves hanya dapat dipasang pada pipa horizontal.Untuk katup periksa berdiameter kecil bertekanan tinggi, cakram dapat dibuat dari bola..Bentuk badan katup dari katup periksa angkat sama dengan katup bola dunia (dapat digunakan secara umum dengan katup bola dunia), sehingga koefisien tahanan fluidanya lebih besar.Strukturnya mirip dengan katup globe, dan badan katup dan cakramnya sama dengan katup globe.Bagian atas cakram katup dan bagian bawah kap mesin dikerjakan dengan selongsong pemandu.Pemandu cakram katup dapat dinaikkan dan diturunkan secara bebas di pemandu pemandu katup.Ketika media mengalir ke hilir, cakram katup dibuka oleh dorong media.Itu jatuh secara vertikal di kursi katup untuk mencegah aliran balik media.Arah saluran masuk dan keluar sedang dari katup periksa angkat lurus tegak lurus dengan arah saluran dudukan katup;katup periksa angkat vertikal memiliki arah saluran masuk dan keluar sedang yang sama dengan saluran dudukan katup, dan hambatan alirannya lebih kecil daripada jenis langsung.
3. Katup periksa cakram: katup periksa di mana cakram berputar di sekitar poros pin di dudukan katup.Katup periksa cakram memiliki struktur sederhana dan hanya dapat dipasang pada pipa horizontal dengan kinerja penyegelan yang buruk.
4. Katup periksa saluran pipa: katup di mana cakram katup meluncur di sepanjang garis tengah badan katup.Katup periksa pipa adalah katup baru.Ukurannya kecil, ringan dan bagus dalam teknologi pemrosesan.Ini adalah salah satu arah pengembangan katup periksa.Namun, koefisien tahanan fluida sedikit lebih besar dari pada katup periksa ayun.
5. Katup periksa kompresi: Katup jenis ini digunakan sebagai katup untuk air umpan boiler dan pemutus uap.Ini memiliki fungsi komprehensif lift check valve dan globe valve atau angle valve.
Selain itu, terdapat beberapa check valve yang tidak sesuai untuk pemasangan outlet pompa, seperti foot valve, tipe pegas, tipe Y, dll.


Bahan :
